Retrofit typu D-20
Charakterystyka ogólna rozdzielnic wnętrzowych średniego napięcia typu D-20

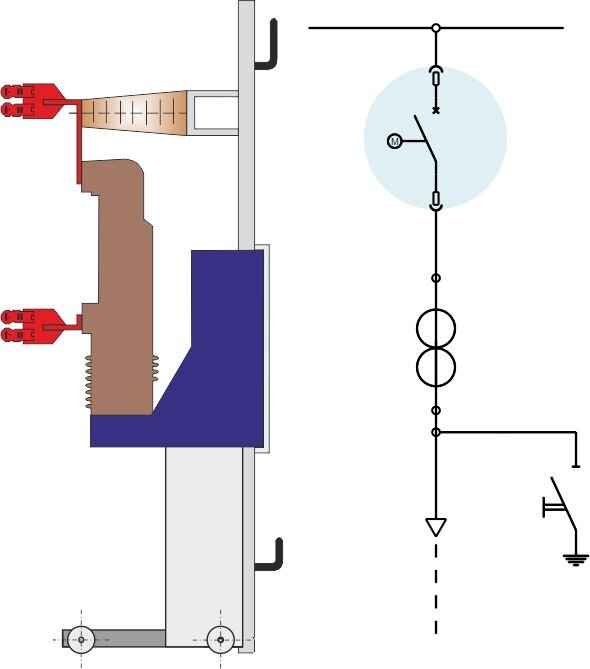

ELEKTROBUDOWA proponuje atrakcyjny sposób modernizacji rozdzielnic wnętrzowych średniego napięcia typu D-20 polegający na zastą-pieniu dotychczasowych członów wysuwnych z wyłącznikami małoolejowymi nowoczesnymi wyłącznikami próżniowymi (wykonanie wysuwne) o prądzie znamionowym od 630 A do 1250 A.
Proponujemy człony wysuwne z wyłącznikami próżniowymi typu:
- SION produkcji SIEMENS,
- VD4 produkcji ABB,
- HVX produkcji SCHNEIDER ELECTRIC.

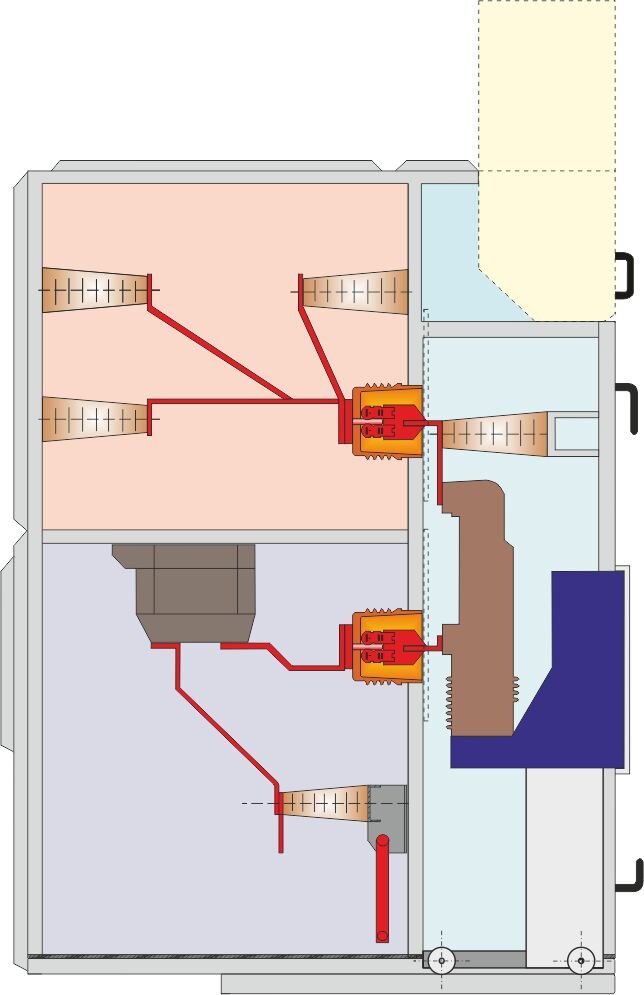

Połączenie wyłącznika z systemem szyn istniejącej rozdzielnicy oraz z przyłączem kablowym realizowane jest za pomocą izolatorów przepustowo-stykowych, sam wyłącznik umieszczony jest w osobnym przedziale. To rozwiązanie chroni drogi wyłącznik przed uszkodzeniem na skutek ewentualnego zwarcia łukowego powstałego np. na przyłączu.
Zalety modernizacji rozdzielnic SN typu D-20:
- najtańszy i najprostszy sposób unowocześnienia rozdzielnicy,
- nowoczesny wyłącznik próżniowy, który zwiększa pewność zasilania,
- gabaryty rozdzielnicy i budynek stacji pozostają bez zmian,
- ciąg pracujących celek pozostaje nienaruszony,
- zamiana członów nie jest skomplikowana,
- nie ma potrzeby przedrutowania złącza obwodów pomocniczych.
