Rozdzielnice średniego napięcia dwuczłonowe serii: D-...PT

Przeznaczenie rozdzielnicy dwuczłonowej średniego napięcia serii: D-...PT

Rozdział energii elektrycznej trójfazowego prądu przemiennego o częstotliwości 50 Hz przy napięciu znamionowym 12; 17,5 kV.

Zastosowanie rozdzielnicy SN

• w rozdzielczych sieciach energetycznych i przemysłowych,
• w dystrybucji wtórnej,
• w zakładach przemysłowych,
• w bezobsługowych stacjach energetycznych oraz kontenerowych stacjach transformatorowo - rozdzielczych,
• w górnictwie.

Charakterystyka ogólna dwuczłonowej rozdzielnicy średniego napięcia serii: D-...PT

Rozdzielnice w obudowie metalowej o IP 4X lub IP 54:

• rozdzielnice SN z izolacją powietrzną,

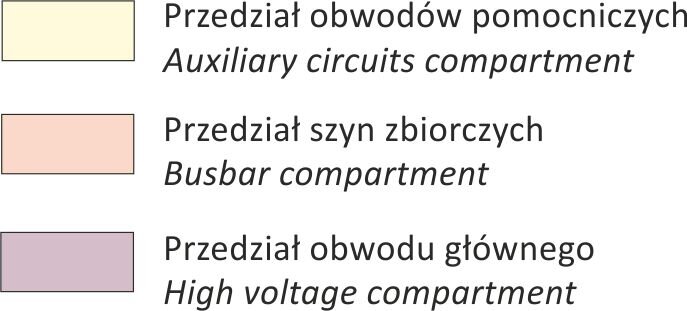

• z trzema przedziałami funkcjonalnymi (szynowy, obwodu głównego, obwodów pomocniczych),
• dwuczłonowe rozdzielnice przyścienne,
• rozdzielnice średniego napięcia z pojedynczym systemem szyn zbiorczych,
• pola spełniające wymagania norm w zakresie ochrony przed skutkami wewnętrznego zwarcia łukowego,
• rozdzielnice produkowane w sterowanych numerycznie centrach obróbczych.

Zalety rozdzielnic serii: D-...PT

• nowy standard rozdzielnic średniego napięcia dzięki nowoczesnym rozwiązaniom technicznym,
• małe gabaryty rozdzielnicy,
• niższa cena od ceny rozdzielnicy czteroprzedziałowej,
• konstrukcja rozdzielnicy zapewnia bezpieczeństwo obsługi poprzez dokonywanie czynności łączeniowych tylko przy zamkniętych drzwiach,
• system blokad wykluczający pomyłki łączeniowe,
• pełne bezpieczeństwo obsługi,
• możliwość wykonywania prac eksploatacyjno-remontowych w obrębie pola bez konieczności wyłączenia napięcia na szynach zbiorczych,
• pełna wizualizacja stanów ruchowych i awaryjnych,
• wieloletnia trwałość i minimalne wymogi w zakresie przeglądów i konserwacji,
• produkcja i eksploatacja rozdzielnic SN są bezpieczne dla środowiska,
• profesjonalny i szybki serwis producenta,
• najwyższej jakości powłoki malarskie i elektrolityczne osłon rozdzielnic.

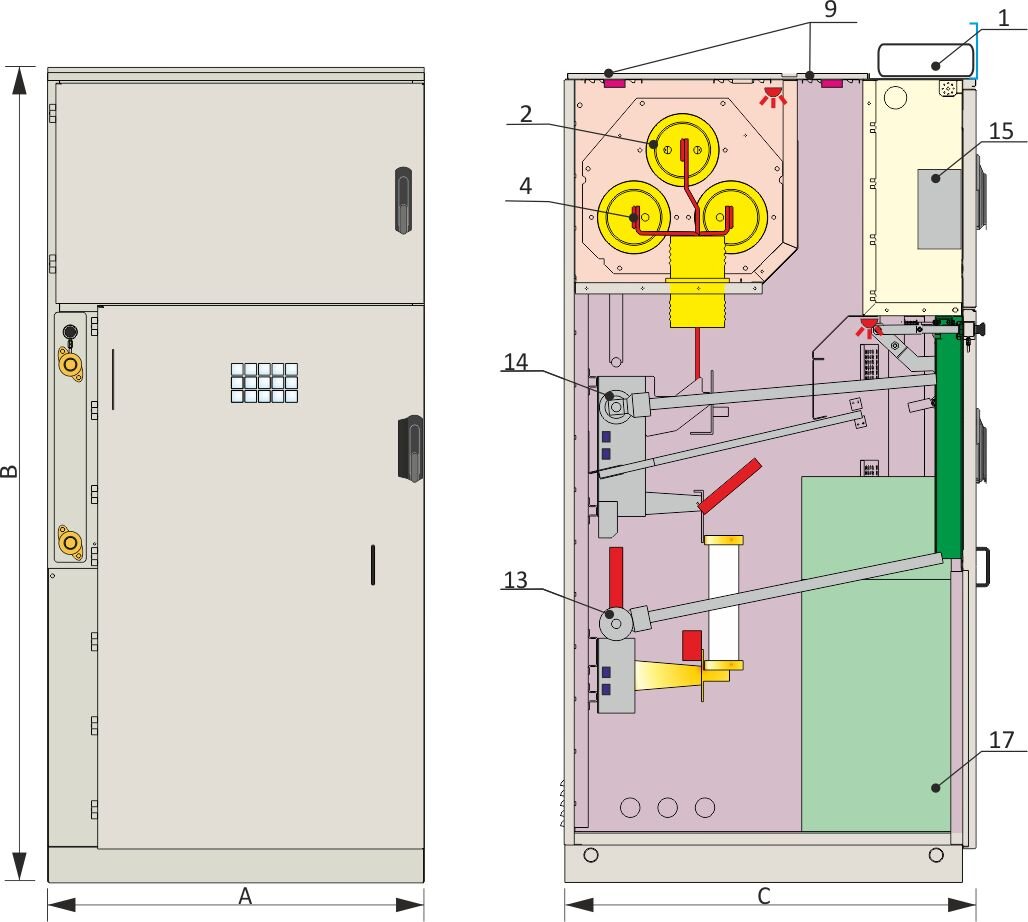

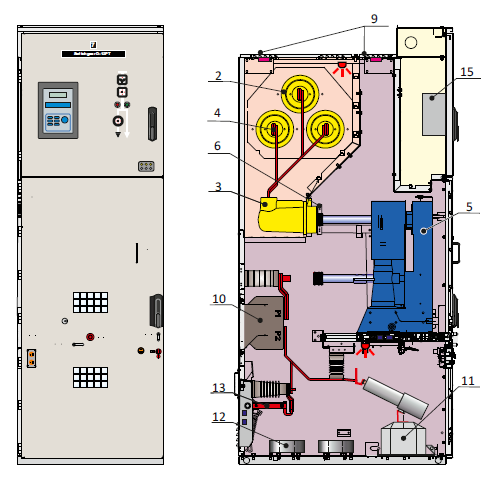

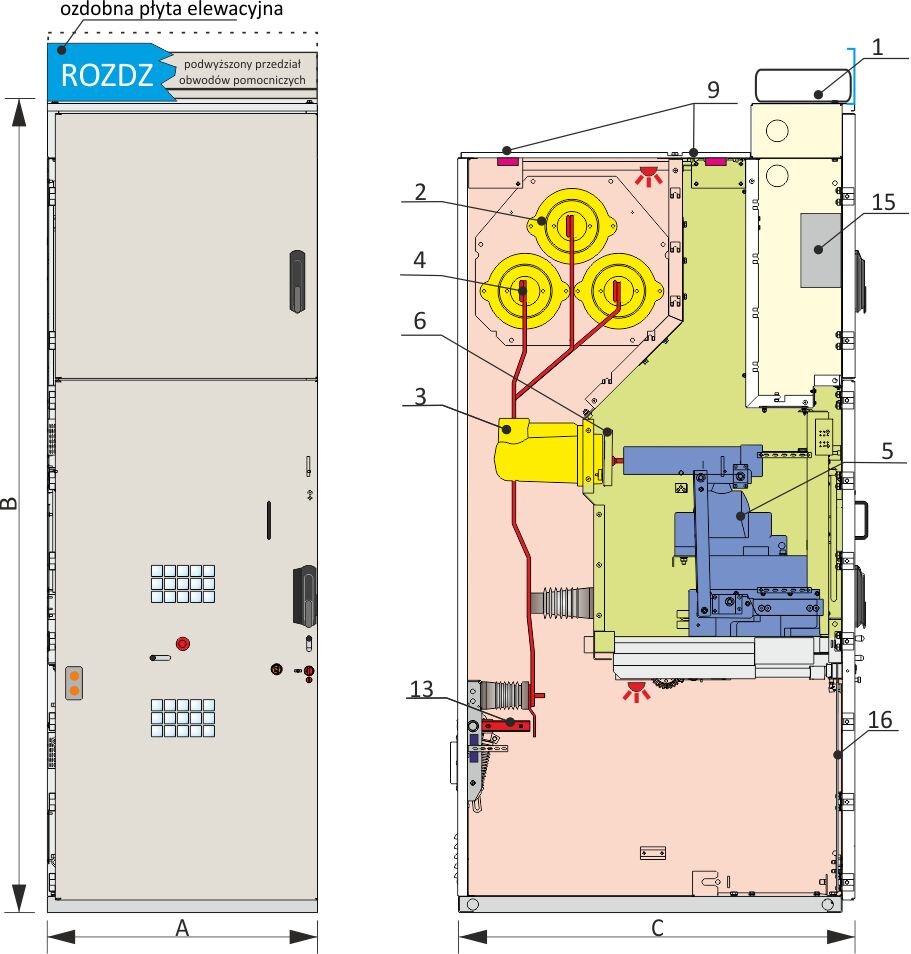

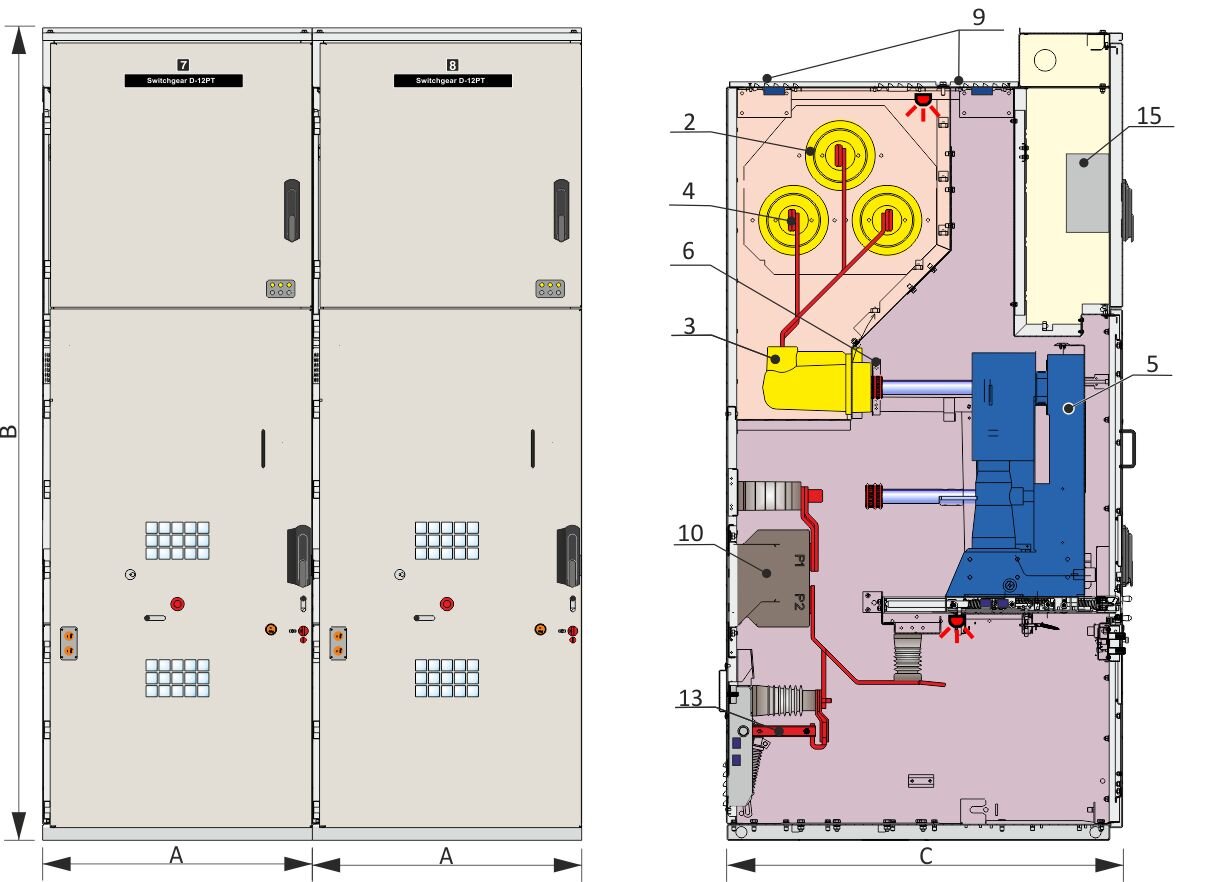

1. Korytko obwodów pomocniczych (opcja)
2. Izolator przepustowy - szynowy
3. Izolator przepustowo - stykowy
4. Szyny zbiorcze
5. Człon wysuwny
6. Metalowa przegroda ruchoma
7. Klapy bezpieczeństwa
8. Przekładniki prądowe
9. Przekładniki napięciowe
10. Przekładnik ziemnozwarciowy
11. Uziemnik
12. Rozłącznik
13. Zabezpieczenie
14. Płyta z poliwęglanu
15. Transformator
    • łącznik krańcowy
    • czujnik błysku


Dane techniczne dwuczłonowej rozdzielnicy średniego napięcia serii: D-...PT

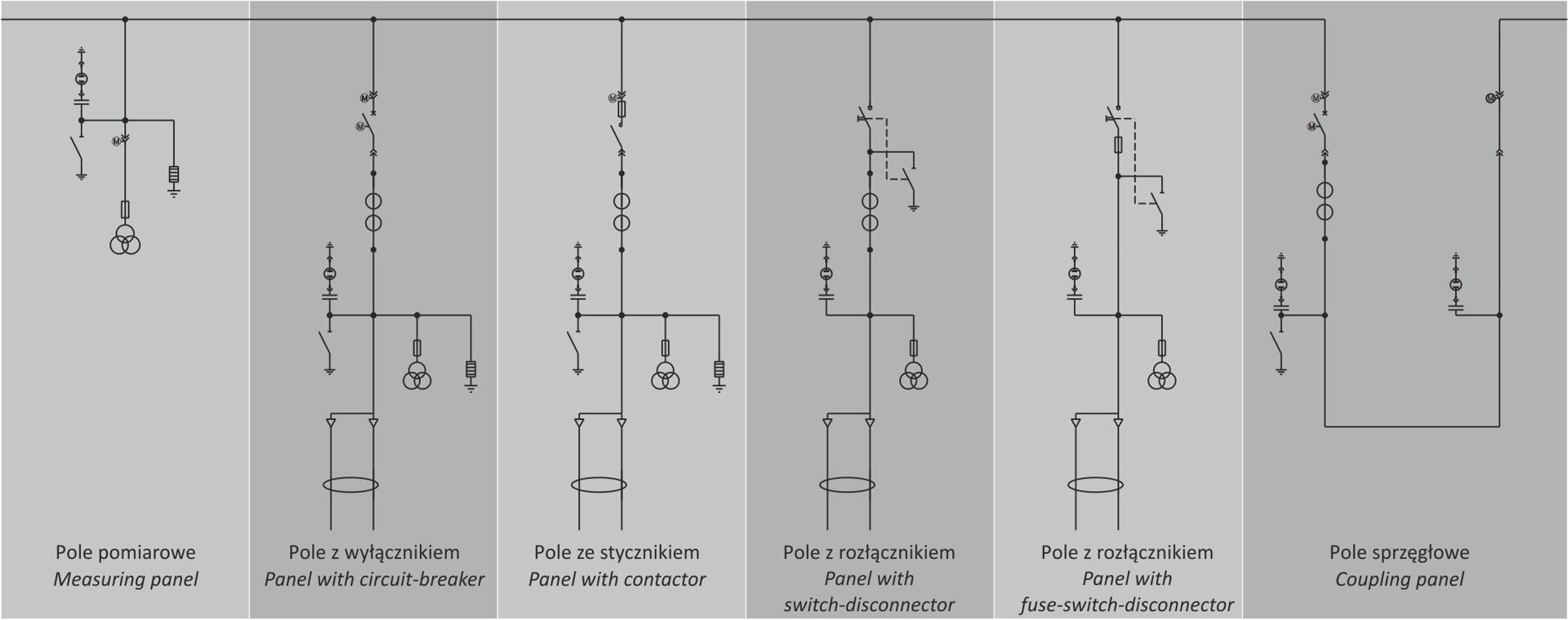

Przykładowe schematy zasadnicze rozdzielnic serii: D-...PT
