Wyłączniki średniego napięcia typu EV1
PRZEZNACZENIE
Trójfazowy wyłącznik próżniowy średniego napięcia typu jest przeznaczony do łączenia prądu przemiennego 50 Hz we wnętrzowych rozdzielnicach na napięcie znamionowe 12 kV ÷ 24 kV. Wyłączniki EV1 służą do załączania i wyłączania prądów pod obciążeniem oraz prądów zwarciowych.
ZASTOSOWANIE
- do rozdziału energii elektrycznej w zakładach górniczych, w obiektach przemysłowych, elektrowniach oraz w bezobsługowych stacjach energetycznych,
- do zabezpieczenia kabli, lini napowietrznych, transfor matorów i podstacji,
- do zabezpieczenia silników, generatorów i baterii kondensatorów.
CHARAKTERYSTYKA OGÓLNA
W wyłącznikach typu EV1 stosuje się bieguny z komorami próżniowymi wbudowanymi w żywiczne osłony izolacyjne. Wbudowanie komory w bieguny wyłącznika zwiększa odporność na uderzenia, wilgotność i osadzanie się kurzu.
Wyłącznik typu EV1 może być wykonany w wersji stacjonarnej lub w wersji wysuwnej wyposażony w wózek (szuflada jezdna) do wjazdu do położenia PRACA / PRÓBA.
ZALETY
- technika wyłączania w próżni,
- komora próżniowa otoczona materiałem izolacyjnym (żywica),
- wykonanie stacjonarne i wysuwne (człon wysuwny) z ręcznym lub silnikowym napędem członu wysuwnego,
- przemieszczanie wyłącznika z położenia PRACA / PRÓBA możliwe tylko przy zamkniętych drzwiach rozdzielnicy,
- zapobieganie niedozwolonym operacjom dzięki specjalnemu systemowi blokad w napędzie i w wózku wyłącznika,
- niezawodny mechanizm napędu, dzięki małej liczbie elementów,
- ograniczona i prosta obsługa serwisowa,
- wieloletnia trwałość i minimalne wymogi w zakresie przeglądów i konserwacji,
- możliwość wykonania wyłącznika na wózku adaptacyjnym (RETROFIT).
WYPOSAŻENIE WYŁĄCZNIKA:
- cewka załączająca
- cewka wyłączająca
- cewka podnapięciowa
- elektromagnes blokujący ze stykiem
- styki pomocnicze stanu wyłącznika
- styki sygnalizacji stanu zbrojenia sprężyn
- silnik zbrojenia
- elektryczny układ antypompujący
- mechaniczny układ antypompujący
- wyłączniki krańcowe położenia członu wysuwnego - PRACA/PRÓBA*
- silnik kasety członu wysuwnego (opcja)*
- złącze wielostykowe
- styk migowy (opcja)
- listwy zaciskowe obwodów wyłącznika
* - wersja wysuwna
RÓŻNICE POMIĘDZY WYKONANIEM WYŁĄCZNIKA DO 17,5 kV A WYŁĄCZNIKIEM 24 kV:
- inny rodzaj napędu ręcznego
- układ przycisków na elewacji
- rozmieszczenie wskaźników na elewacji

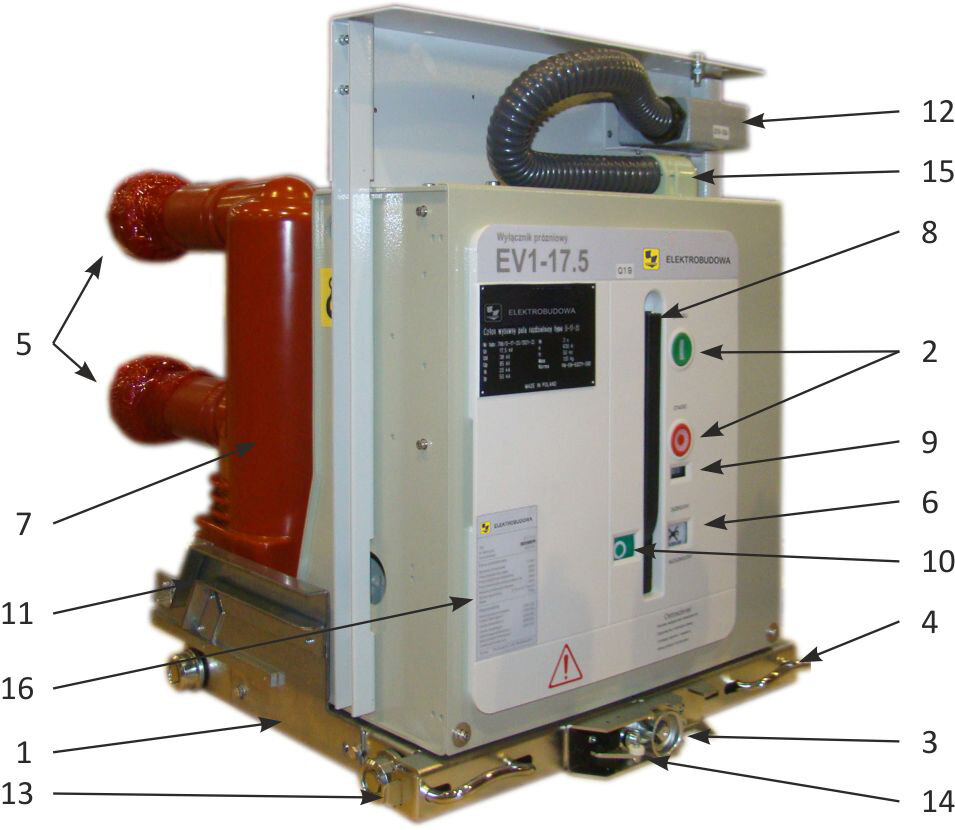

OPIS BUDOWY WYŁĄCZNIKA:
- kaseta wyłącznika (szuflada jezdna )
- przyciski „ZAMKNIJ” / „OTWÓRZ”
- gniazdo napędu ręcznego członu wysuwnego
- uchwyty uruchamiające rygle
- styki tulipanowe
- wskaźnik stanu sprężyny napięta / zwolniona
- kolumny wyłącznika
- wbudowana dźwignia zbrojenia ręcznego
- mechaniczny licznik operacji
- mechaniczny wskaźnik stanu wyłącznika otwarty/zamknięty
- popychacze otwierające metalowe osłony styków w rozdzielnicach
- złącze (wtyk)
- rygle do blokowania wyłącznika w rozdzielnicy
- blokada zapobiegająca wsunięciu przy otwartych drzwiach
- wpust przewodów (połączenie kablowe)
- tabliczka znamionowa
