Распределительное устройство среднего напряжения с элегазовой изоляцией SF6
Назначение распредустройства типа OPTIMA 24
Распределение электроэнергии в трехфазном переменном токе частотой 50 Гц и номинальным напряжением до 25 кВ.
Применение распредустройств:
- в промышленных и электроэнергетических распределительных сетях,
- во вторичном распределении,
- на промышленных предприятиях,
- на необслуживаемых подстанциях .
Общая характеристика односекционного распределительного устройства среднего напряжения OPTIMA 24:
- односекционное КРУ с элегазовой изяцией SF6,
- распредустройство внутренней установки,
- пристенное или отдельностоящее распределительное устройство,
- раздёлённая металлическими перегородками с одинарной системой сборных шин с литой изоляцией,
- полностью приспособлена к использованию компьютерной системы управления и контроля,
- ячейки соответствуют требованиям норм по защите от последствий внутреннего к.з.,
- механические блокировки контакторов,
- газовый бак выполнен из нержавеющей стали,
- прибор измерения давления газа в каждой ячейке,
- мембрана безопасности,направляющая газы к.з. в выхлопной канал.
Преимущества распредустройства:
- малые габариты распредустройства,
- выполнение коммутационных операций при закрытых дверях,
- система блокировок, исключающая коммутационные ошибки,
- полная безопасность обслуживания,
- возможность выполнения ремонтно-эксплуатационных работ в ячейке без обязательного отключения напряжения на сборных шинах,
- индикатор наличия напряжения в каждой ячейке,
- удобный доступ к кабелям и аппаратуре,
- многолетний срок службы и минимальные требования к осмотрам и обслуживанию,
- экологически безопасные производство и эксплуатация,
- сервис от производителя,
- высочайшего качества лако-красочные и электролитические покрытия ,
- надёжность,
- несложное расширение,
- указатели позиции контакторов,
- высокий класс доступа к отсекам ячейки (LSC2B).

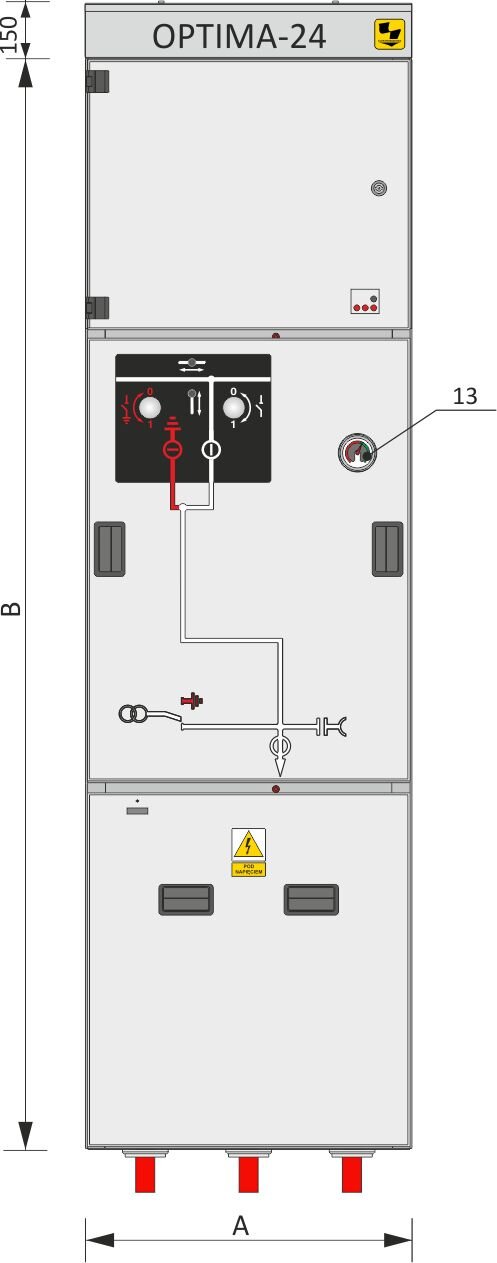

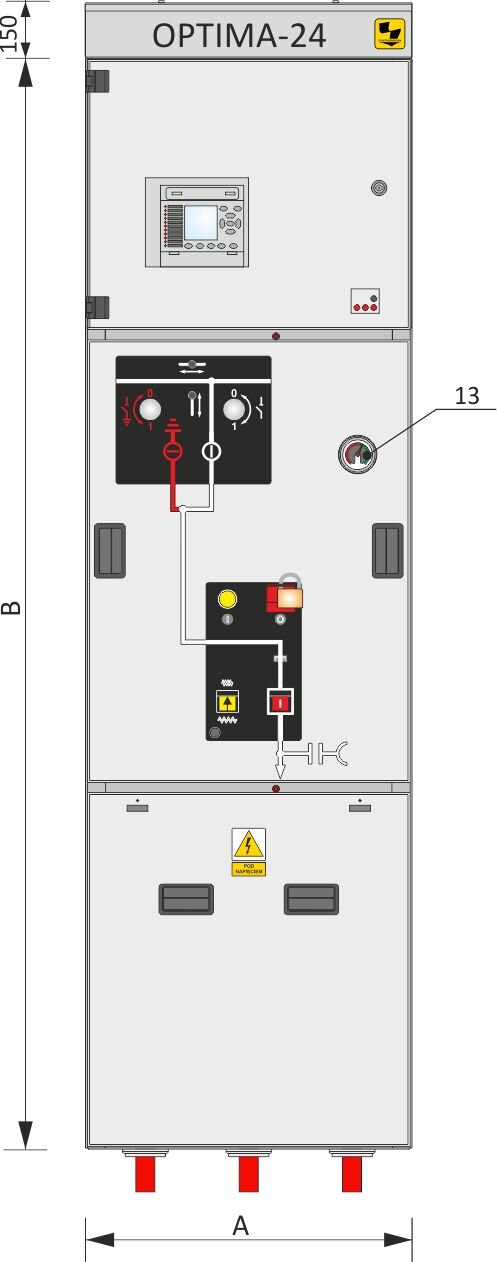

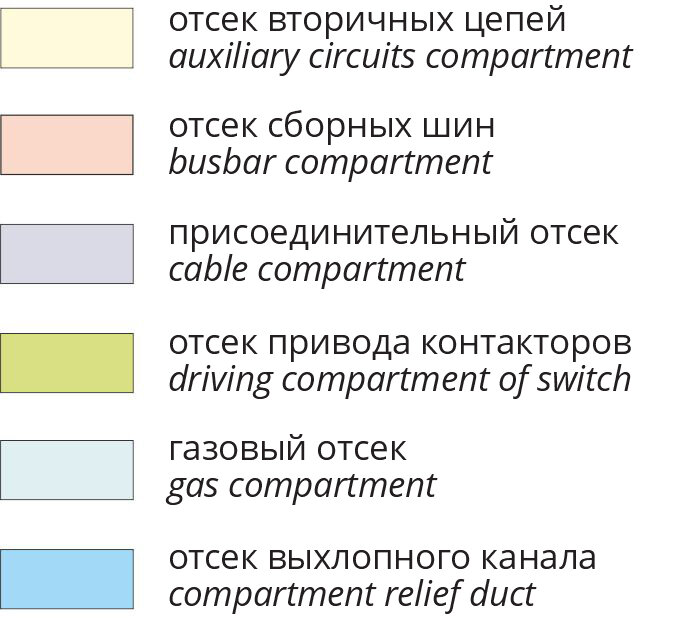

Фасад и разрез ячейки КРУ OPTIMA 24
- система сборных шин
- привод выключателя
- трёхпозиционный контактор
- трансформаторы тока
- привод двухпозиционного контактора
- клапан безопасности
- соединительный наконечник
- двухпозиционный контактор
- трансформаторы напряжения
- заземляющая шина
- мембрана безопасности
- направляющая выхода газов
- манометр
- многофункциональная защит
- кожух отсека сборных шин
- вакуумная камеравы ключателя
- привод трёхпозиционного контактора
Технические параметры распредустройства OPTIMA 24
Tип распредустройства |
OPTIMA 24 | |
Номинальное напряжение |
kV | do 25 |
Напряжение промышленной частоты |
kV | do 50 |
Напряжение грозового импульса |
kV | do 125 |
Номинальный ток: |
||
длительный ячейки с выключателем термической стойкости эл.динамической стойкости |
A A kA kA |
do 2500 do 2000 do 25/3 do 63 |
Стойкость к внутреннему к.з. |
do 25/1 | |
Номинальная частота |
50 | |
Степень защиты шкафа |
IP 4X | |
Степень защиты бака |
IP 67 | |
Габариты ячейки: |
||
ширина [A] высота[B] глубина [C] |
mm mm mm |
600, 900 21501) 1300, 1425 |
Класс IAC |
AFLR | |
Категория утраты непрерывности работы LSC |
LSC2B | |
Соответствие работы |
PN-EN 62271-200; PN-EN 62271-1, PN-EN 62271-102, PN-EN 60529 |

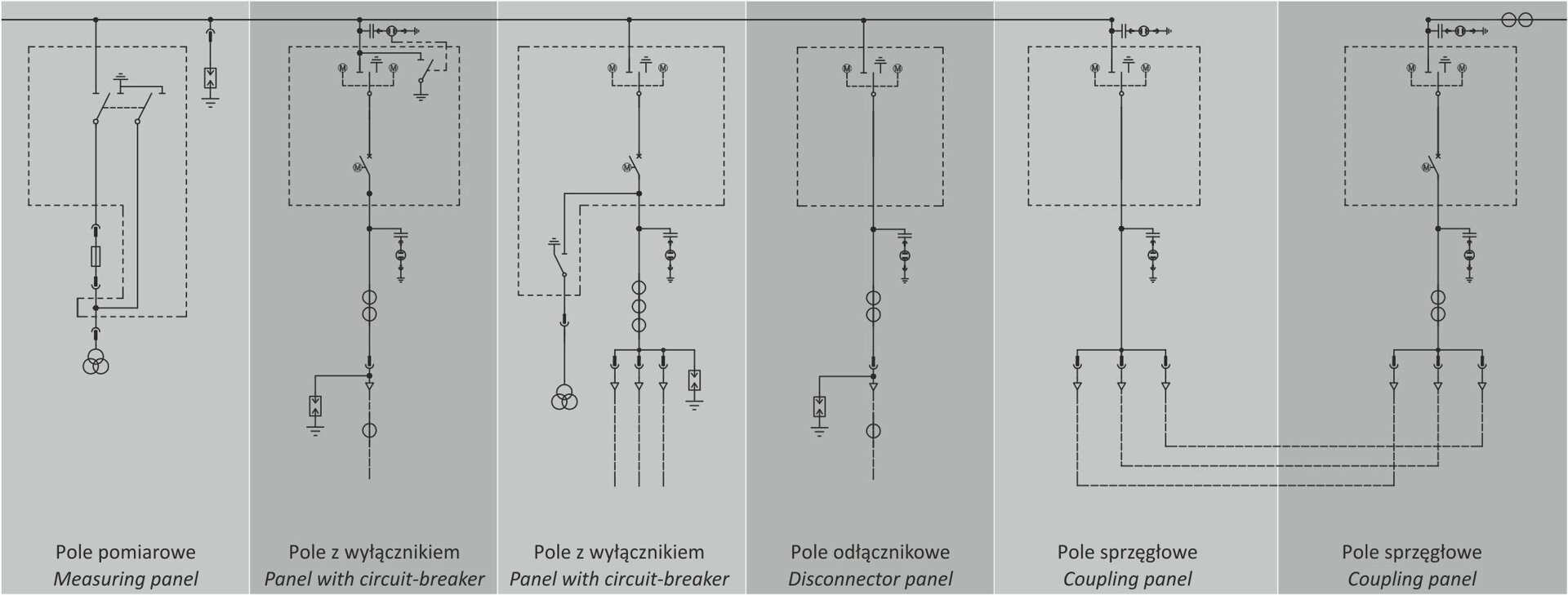

Примеры принципиальных схем КРУ OPTIMA 24
- Rozdzielnice SN OPTIMA 24 w izolacji SF6 - karta produktowa PL/EN Посмотреть файл Скачать
