Распределительное устройство 1kV типа RT-1

Назданечение распределительного устройства постоянного тока RT-1

Закрытое распределительное устройство РТ-1 предназначено для питания троллейбусных, трамвайных линий и линий метро. Современные технические решения обеспечивают простую и безопасную эксплуатацию и позволяют использовать распределительное устройство на необслуживаемых электростанциях.

Общая характеристика распредустройств постоянного тока

Распределительные устройства выполнены в металлическом корпусе с воздушной изоляцией и оснащены современной коммутационной аппаратурой. В базовом исполнении распределительные устройства выполнены с обводной шиной.

Распределительное устройство RT-1 состоит из типовых сборных ячеек

• ячейка тягового электроснабжения, двухсекционная, разделённая на отсеки, оборудованная быстродействующим выключателем, аппаратурой проверки линии на выдвижном модуле с обходной шиной и разъединителем обходной рельса с моторным приводом, отсеком кабельных соединений и отсеками вспомогательных цепей,
• одноблочная, разделённая на отсеки, ячейка выпрямительного блока, оснащенная двухполюсным разъединителем с моторным приводом, предназначенная для питания КРУ от выпрямительного блока. В передней части выполнены полости для цепей контроля и управления выпрямительного блока и для собственных нужд тяговой подстанции,
• ячейка обратных кабелей, подключенных к шине ("-"; "+") через разъединители, каждый кабель имеет измерение тока,
• ячейка резервного выключателя выполнена в виде тягового источника питания, но без разъединителя байпасной шины и кабельных клемм,
• ячейка секционного разъединителя,одноблочная, разделённая на отсеки, предназначенная для секционирования главной шины распредустройства без байпасной шины, оборудованная однополюсным разъединителем с моторным приводом.

Двухсекционные секции состоят из неподвижной части и выдвижного модуля

Между выдвижным модулем и неподвижной частью распределительного устройства выполняются следующие соединения.:

• вкатные к сборной шине и кабельному соединению,
• вкатные к заземлителю,
• втычные к кабелю сигнализации и управления.

Преимущества КРУ постоянного тока 1kV типа RT-1

• компактная конструкция КРУ постоянного тока с применением воздушной изоляции,
• разделённая на отсеки конструкция, защищающая от последствий к.з.,
• системя блокировок, исключающая коммутационные ошибки,
• перемещение выкатного модуля при закрытых дверях на месте, или удалённо,
• перегородки, защищающие постоянные контакты распределительного устройства,
• применение современной аппаратуры,
• простое и безопасное обслуживание,
• удобный сервис и ремонт,
• сочетание скелетной и разборной конструкций, что облегчает модернизацию и расширение.

Чрезвычайно малые габариты КРУ позволяют экономить на инвестициях (радикально минимизированы площадь и кубатура помещения для КРУ). Современные конструктивные решения обеспечивают безопасную эксплуатацию.

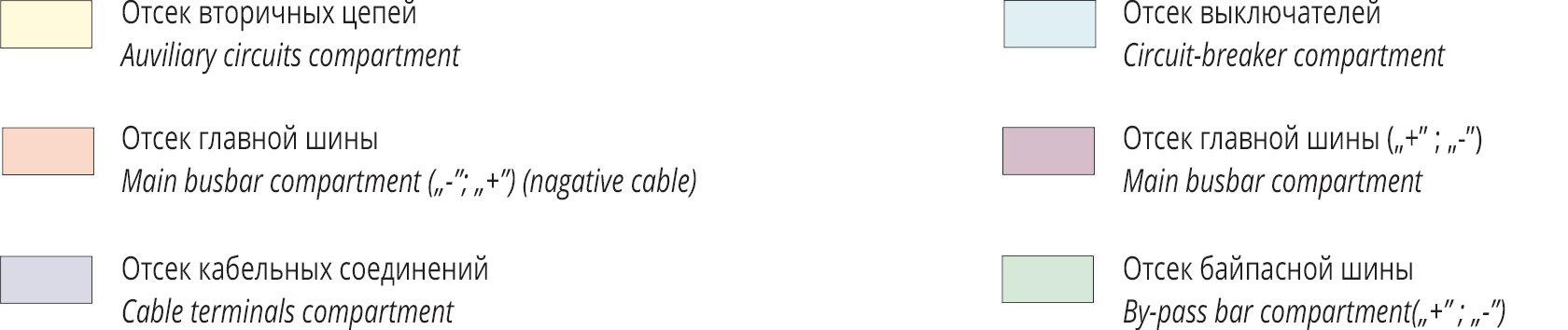

1. отсек вторичных цепей
2. отсек выключателей
3. отсек кабельных соединений
4. отсек главной шины („-”; „+”) (обратных кабелей)
5. отсек байпасной шины („+”; „-”)
6. отсек главной шины („+”; „-”)
7. выкатной модуль
   • тележка
   • выкатной модуль
   • быстрый выключатель
8. контакты питающих цепей
9. кабельные клеммы
10. двери отсека вторичных цепей
11. двери отсека выключателей
12. задние двери отсека вторичных цепей
13. задние двери
14. разъединитель байпасной шины с моторным приводом


Технические параметры RT-1
