Распределительное устройство среднего напряжения с двумя системами сборных шин серии D-...-2S

Назначение КРУ СН с двумя системами сборных шин серии D-...-2S

Двухсистемные КРУ серии D-...-2S с воздушной изоляцией предназначены для распределения электроэнергии в сетях переменного тока частотой 50 Гц и номинальным напряжением до 36 кВ. Они используются в энергетике и промышленности. Рекомендуются для подстанций, где требуется очень высокая надежность электроснабжения.

Применение КРУ серии D-...-2S

в промышленных и энергетических распределительных сетях,
во вторичных распределительных сетях,
на промышленных предприятиях,
на необслуживаемых электроподстанциях.

Общая характеристика двусистемного КРУ внутренней установки

D-...-2S относятся к отдельностоящим распределительным устройствам внутренней установки с металлическими перегородками
„metal-clad”. Они состоят из отдельных ячеек, соединенных двойной системой шинопроводов. Имеют ряд блокировок, обеспечивающих безопасную эксплуатацию. Они могут быть оснащены системой раннего обнаружения и отключения к.з.. КРУ серии D-...-2S изготавливаются в следующих исполнениях:

стандартные с ручным приводом,
дистанционно-управляемые, приспособленные для работы на необслуживаемых электроподстанциях, с моторными приводами (манипулирование разъединителями и заземлителями и перемещение выдвижного блока из испытательного положения в рабочее и наоборот); работает с любой цифровой системой управления и контроля,
смешанные (электроприводы разъединителей, иные ручные приводы).

Дополнительно, мы предлагаем КРУ усиленного типа D-12-2S (50 кА), КРУ типа D-12-2S со степенью защиты IP 54 для горнодобывающей промышленности с допуском WUG и КРУ специального исполнения, отсеки которых могут быть расположены на разных уровнях:

распределительное устройство типа D-12-2S (72 кА),
распределительное устройство типа D-36-2S на номинальное напряжение 36 кВ.

Преимущества распределительного устройства

чрезвычайно малые габариты среди двухсистемных распределительных устройств на напряжение до 36 кВ,
повышение безопасности эксплуатации за счет внутренней декомпрессионной системы (не менее чем с двумя ячейками),
выполнение коммутационных операций при закрытой двери, с соблюдением IP 4X, IP 41 и IP 54 исполнение D-12-2S до 1600 А для горных работ с одобрения Президента WUG для использования на подземных горнодобывающих предприятиях,
простая эксплуатация двухсекционных распределительных устройств среднего напряжения серии D -...- 2S,
гарантия правильной последовательности операций переключения благодаря комплексной системе блокировок,
безопасность находящихся поблизости людей в случае короткого замыкания,
возможность выполнения работ по техническому обслуживанию и ремонту в пределах ячейки без необходимости отключения напряжения сборных шин КРУ,
возможность быстрой замены выключателей/контакторов,
удобный доступ к кабелям и аппаратам,
сигнализация наличия напряжения в каждой ячейке,
долговечность распределительных устройств,
минимальные требования к осмотру и техническому обслуживанию,
экологически чистое производство и эксплуатация,
профессиональный сервис производителя.

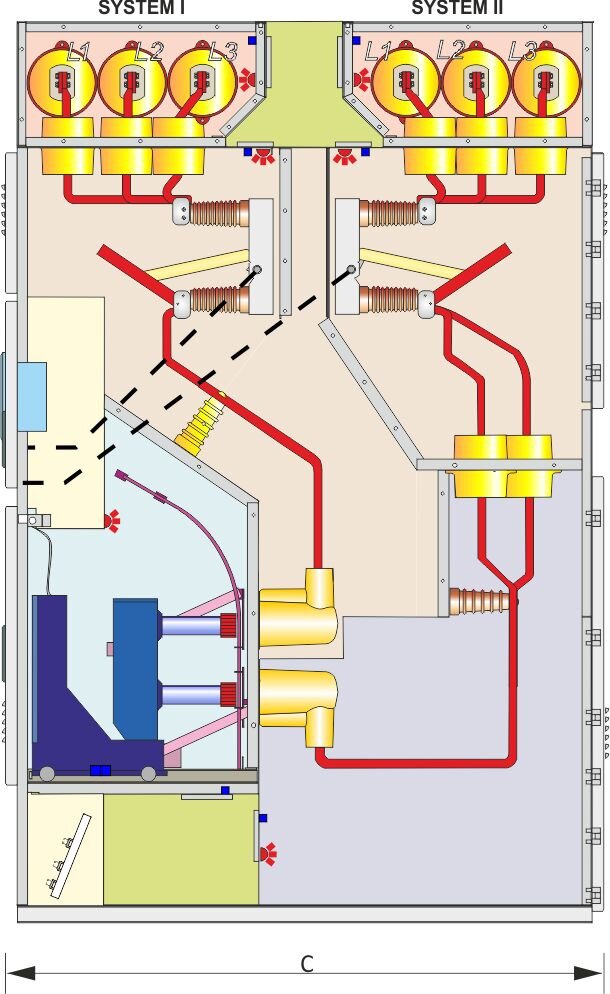

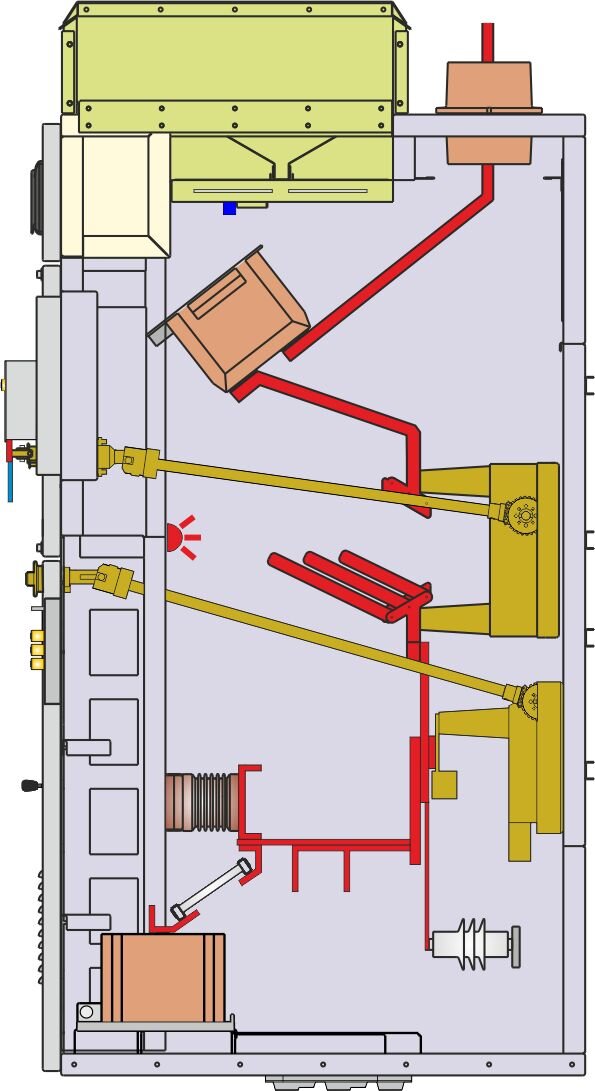

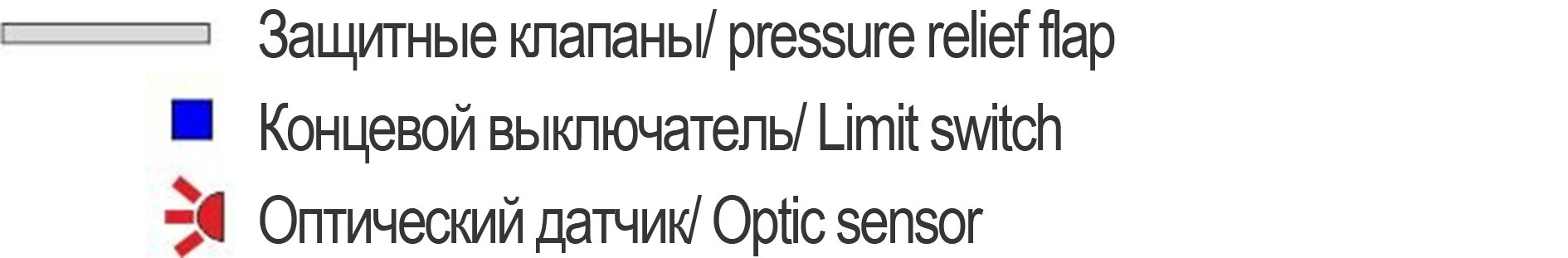

Премеры разреза КРУ типа D-17-2S с ручными приводами выключателя

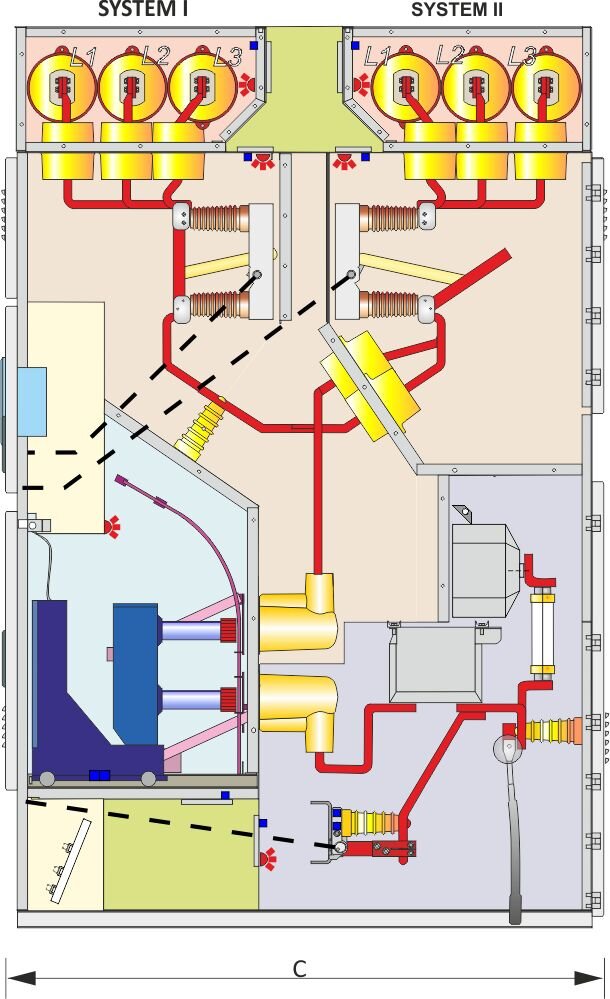

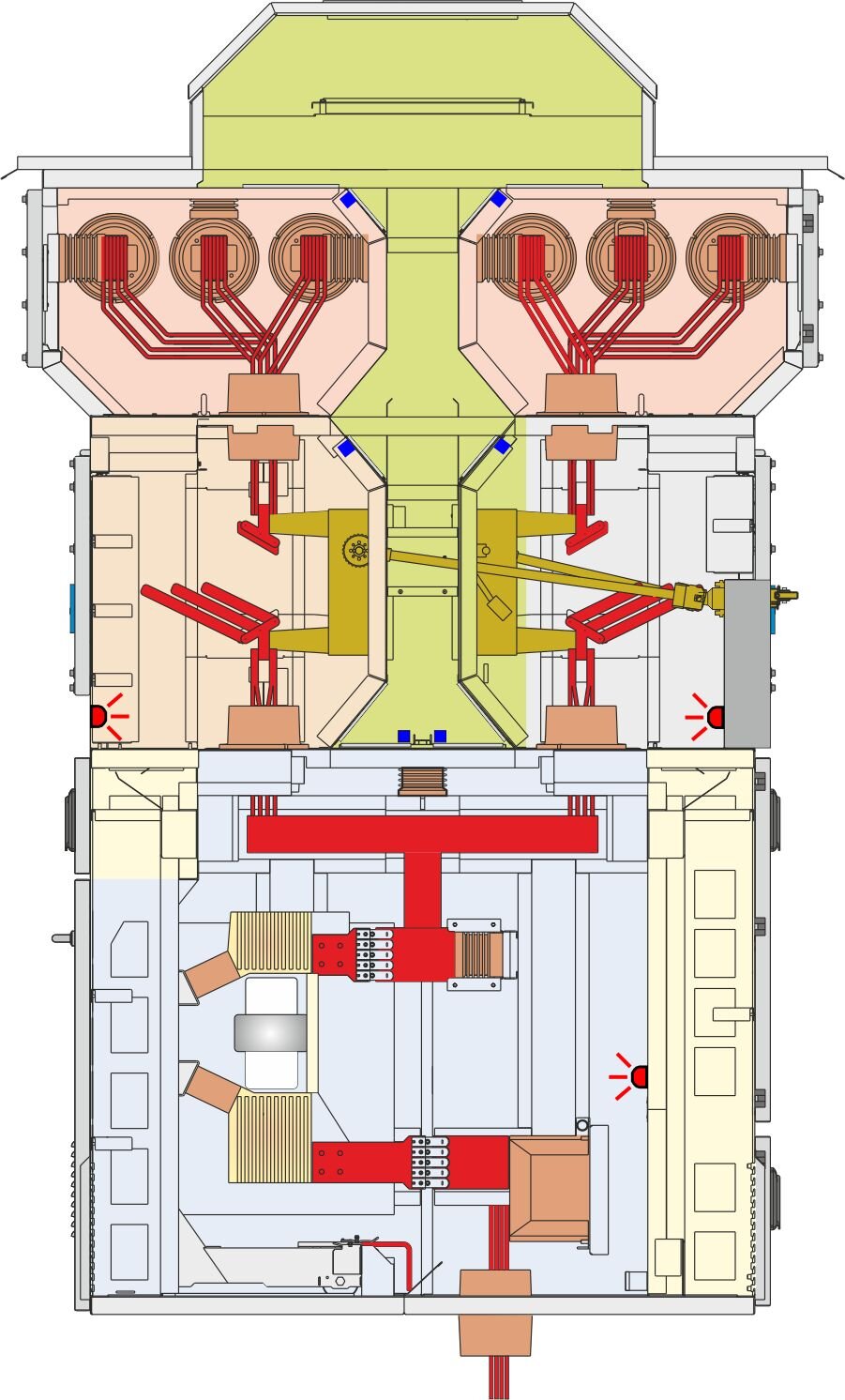

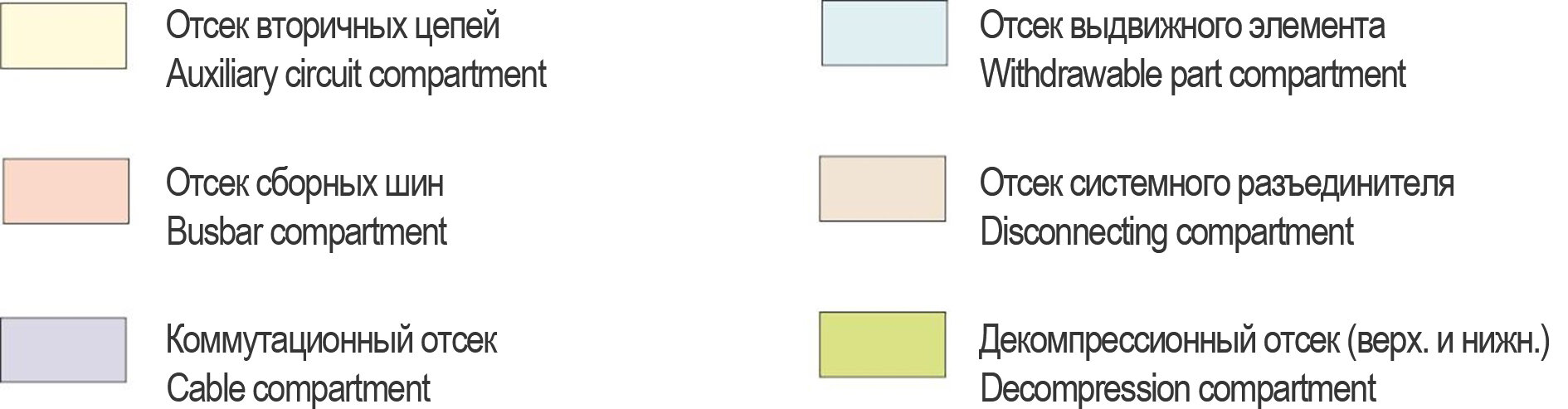

Разрез КРУ СН типа D-12-2S (72 kA)

Технические параметры двухсистемных КРУ СН типа D-...-2S

Tип распредустройства		D-12-2S	D-17-2S	D-24-2S	D-36-2S
Номинальное напряжение	kV	12	17,5	24	36
Напряжение промышленной частоты	kV	28 / 42¹⁾	38	50	70
Напряжение грозового импульса	kV	75	95	125	170
Номинальный ток:
длительный допустимый термической стойкости электродинамической стойкостиwytrzymywany	A kA/s kA	do 4000 do 72/1 do 180	do 1600 do 31,5/3 do 80	do 2000 do 25/3 do 63	do 2500 do 40/1 do 100
Сопротивление внутренней дуге	kA/s	do 72/1	do 31,5/1	do 25/1	do 40/1
Номинальная частота	Hz	50
Степень защиты		IP 41 / IP 54²⁾	IP 41	IP 41	IP 4X
Габариты ячейки:

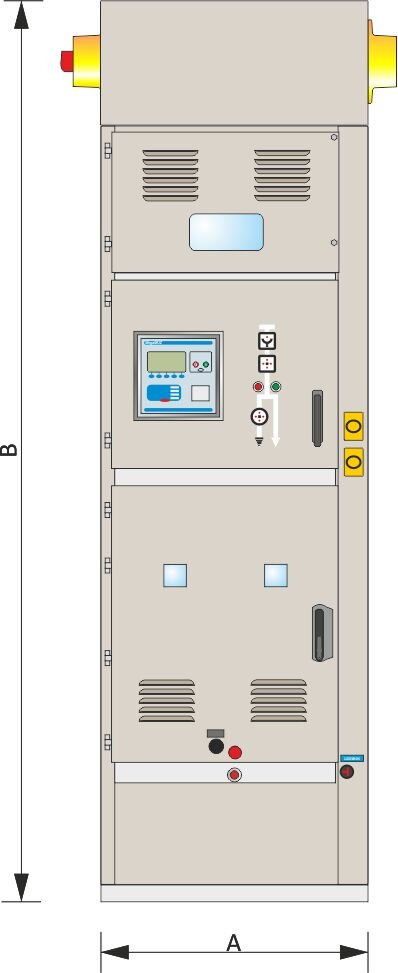

ширина [A] высота [B] глубина [C]	mm mm mm	600 ÷ 1200 2690 ÷ 3270 1790 ÷ 1990	650, 800 2690 1790	800 ÷ 1200 3200 1980	1500 ÷ 2000 1200 ÷ 3000 1400 ÷ 2500
Классификация IAC		AFLR
Класс внутреннего разделения		PM
Класс непрерывности работы LSC		LSC2B
Соответствие нормам		PN-EN 62271-200; PN-EN 62271-1, GOST 14693-90, GOST 15163-96
¹⁾ Исполнение по ГОСТу ²⁾ Допуск Президента WUG – исполнение до 31,5 kA/1s, до 1600 A

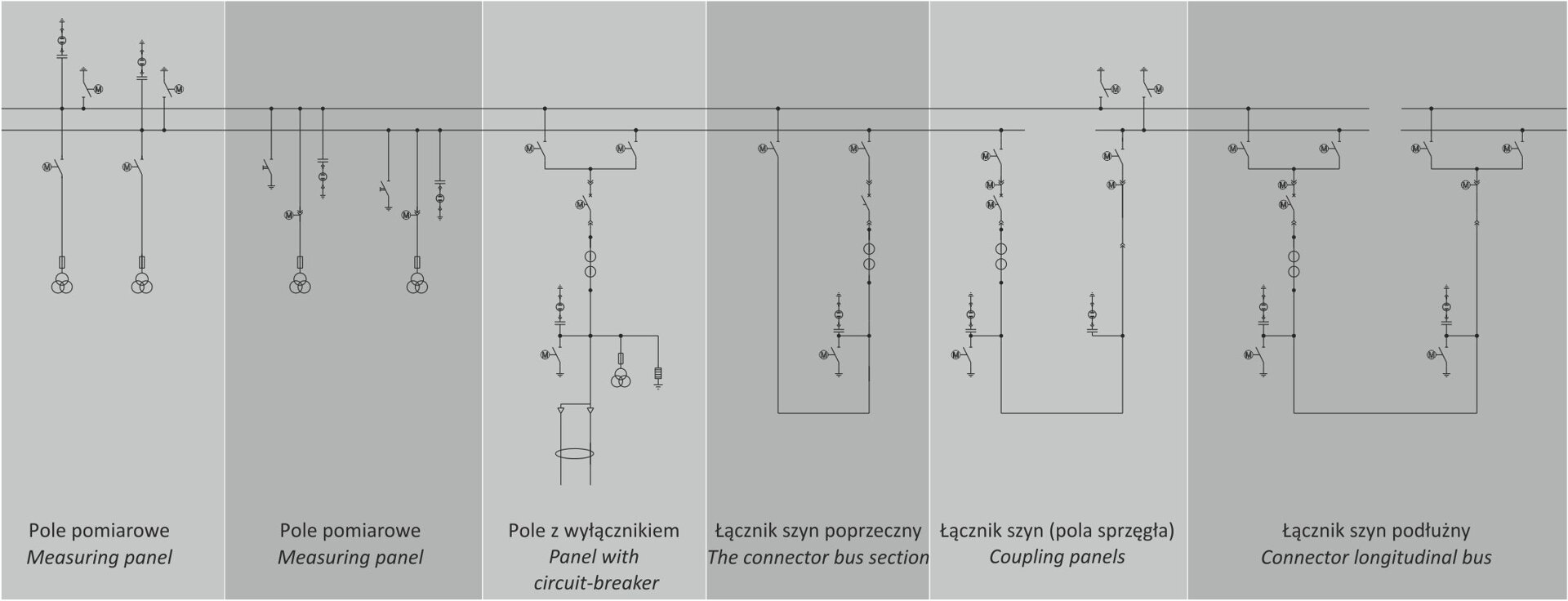

Примеры принципиальных схем
